5. Pots and Knobs
Para controlar el sonido (tono) o la ganancia de salida (volumen) de la guitarra son necesarios los potenciómetros. En casi todas las guitarras encontramos al menos un potenciómetro de volumen y frecuentemente también los llamados controles de "tono", con cuya ayuda es posible suavizar un poco el sonido, especialmente para apaciguar un poco los agudos.
Se distingue aquí entre dos valores comunes para los potenciómetros:
- 500 kOhm – idóneo para pastillas Humbucker pasivas
- 250 kOhm – idóneo para pastillas Single Coil pasivas.
La razón de esto es la regulación de los agudos. Las pastillas de bobina simple por naturaleza acentúan en exceso los agudos, por lo que se utilizan potenciómetros que dejan pasar frecuencias menos altas (250 kOhm). Y las Humbuckers reaccionan de forma opuesta.

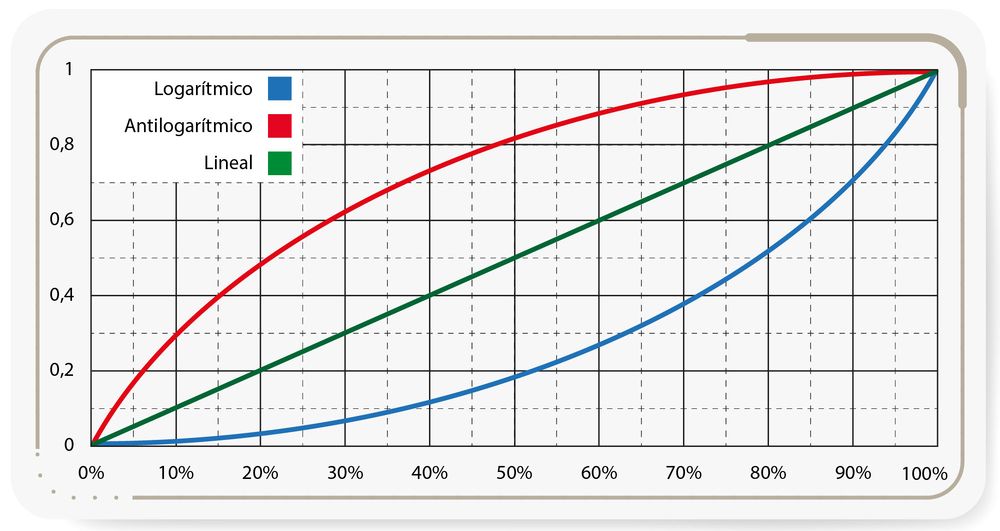

También se categoriza la curva de regulación, es decir, el comportamiento de regulación de los potenciómetros. Aquí distinguimos potenciómetros logarítmicos y lineales.
Tradicionalmente se utilizan con frecuencia potenciómetros logarítmicos para el control del volumen y potenciómetros lineales para el control del tono. (Estos valores normalmente se pueden encontrar en la carcasa).

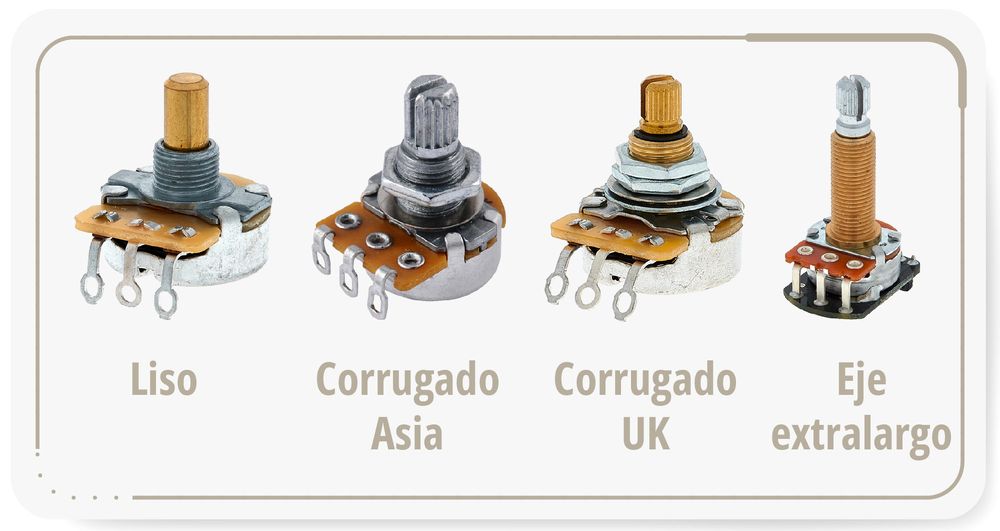

En cuanto a las dimensiones de instalación, se debe tener en cuenta si originalmente se instalaron modelos de fabricación asiática (métrica) o americana (pulgadas). En caso de no coincidir, los botones antiguos ya no encajarían en el eje.
Y, naturalmente, también hay de diferentes longitudes.
- Asiático: diámetro de rosca de 8 mm
18 dientes (si es eje corrugado)
Diámetro del eje de 6 mm
- Americano: diámetro de rosca de 9,35 mm
24 dientes (si es eje corrugado)
Diámetro del eje de 6 mm.
Eje macizo US CTS Diámetro de eje de 6,35 mm
A propósito de longitud. Tanto para los modelos asiáticos como para americanos hay versiones de “eje largo”. Se trata de un potenciómetro con eje roscado extralargo, adecuado para guitarras con tapa gruesa o arqueada, como por ejemplo los modelos Les Paul.

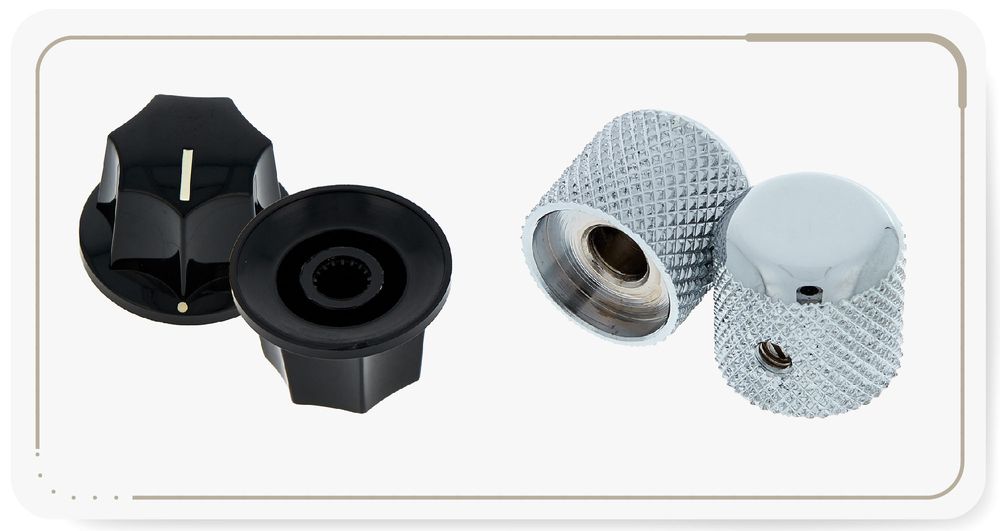

Ahora naturalmente necesitamos todavía los botones adecuados para cada uno de los potenciómetros.
Botones de potenciómetros encajables
Existen diferencias en el número de dientes/estrías y en el diámetro del eje. No obstante, en la mayoría de los casos el diámetro del eje suele ser de 6 mm.
Para que los botones de potenciómetro encajen bien en un eje de 6 mm, su diámetro interior debe ser ligeramente mayor.
Aquí es mejor elegir un potenciómetro con un diámetro que admita 6 - 6,35 mm.
Botones de potenciómetro atornillables
Los botones de potenciómetro con el pequeño tornillo prisionero se usan para potenciómetros con eje macizo (liso o plano).
También en este caso la medida del eje suele ser de 6 mm y el diámetro interior de los botones atornillables está aproximadamente en 6,35 mm.
