6. Conectores

Diferenciamos los conectores entre tres variantes.

Conectores jack estándar

En la mayoría de las guitarras, viene montado un conector simple sobre una placa de conector. El diseño de la guitarra determina la ubicación y la forma de la placa del conector. El propio conector se fija al casquillo sujeto a la placa con una tuerca de unión y una arandela elástica.

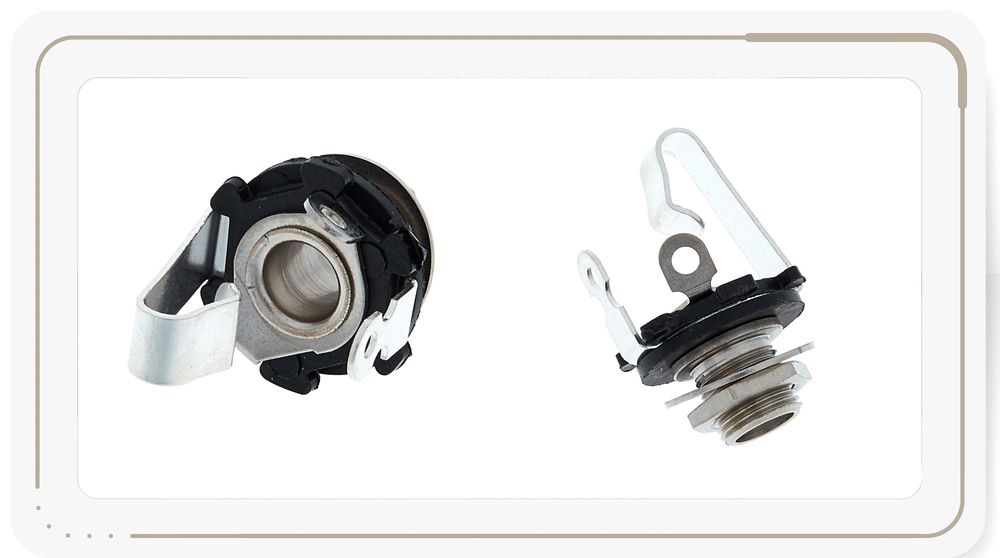

blanke Buchse
Chasis de conector

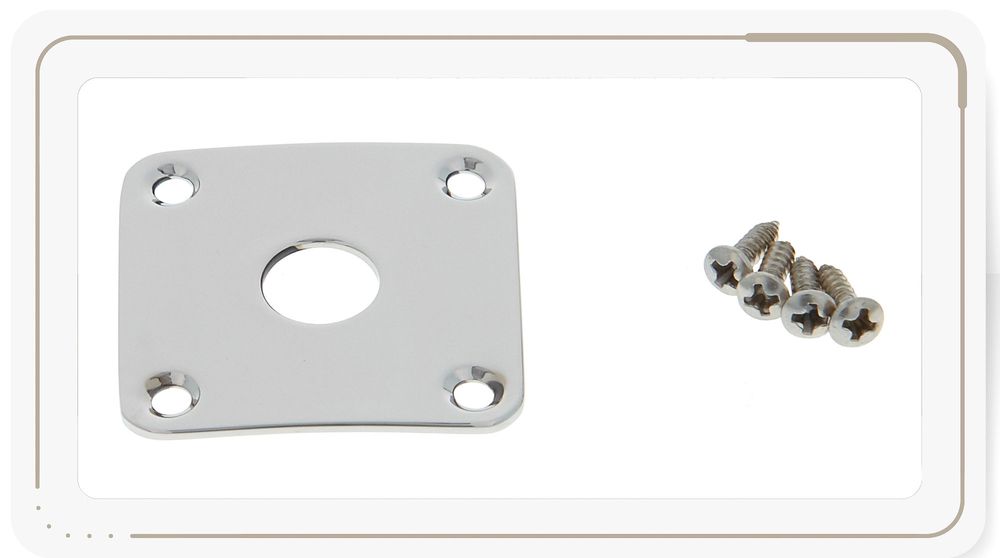

Les Paul Buchsenblech
Placa de conector Les Paul

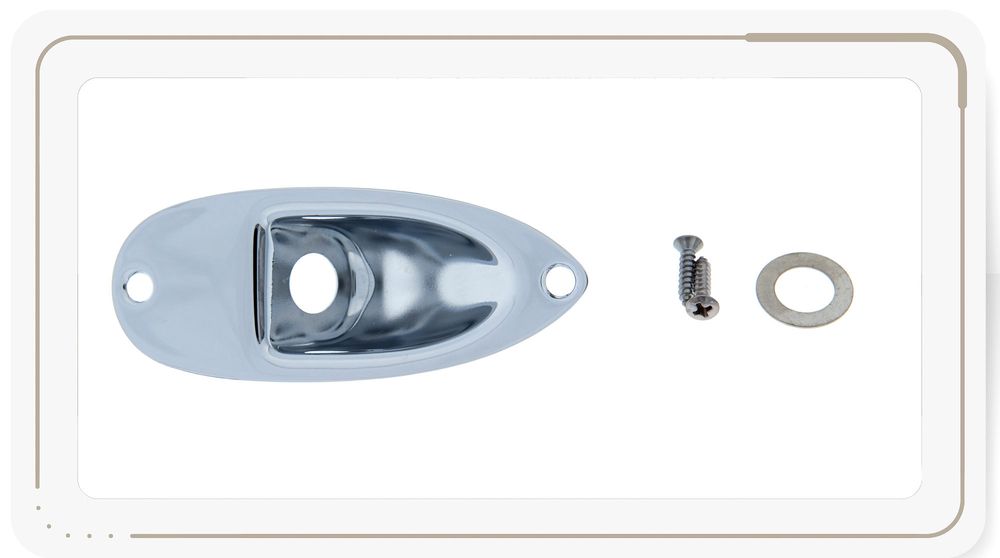

Strat Buchsenblech
Embellecedor de conector Strat

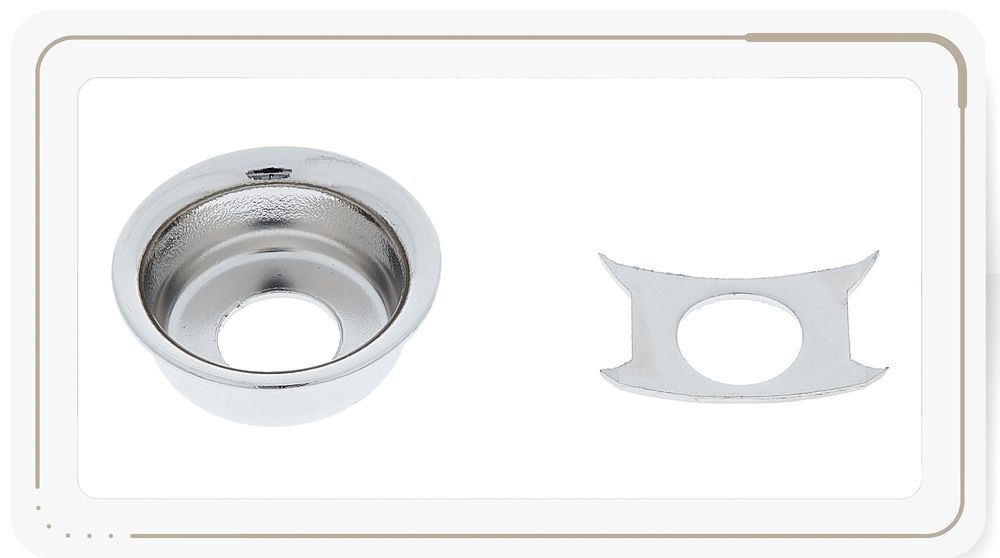

Telecaster (versenkte Buchse)
Telecaster (conector encastrado)

Conectores de tubo:

En las guitarras acústicas se utilizan los llamados jacks de tubo (barrel jacks).

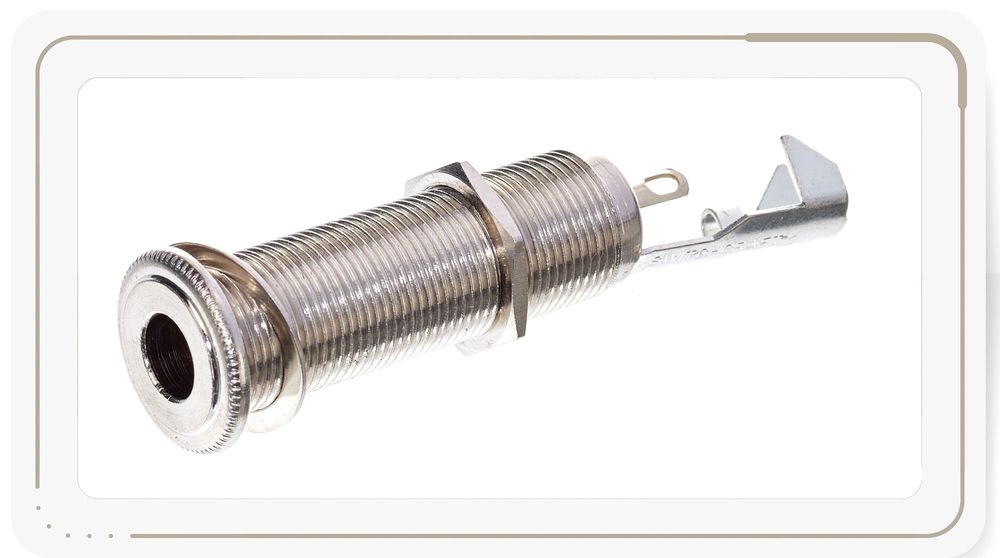

Röhrenbuchse (Barrell Jack)
Jack de tubo (Barrell Jack)

Aquí se requiere un componente más largo para llegar al aro reforzado donde se instala el concector. También en estos componentes se hace una distinción entre fabricantes asiáticos y europeos (escala métrica) y los productos de procedencia estadounidense (pulgadas). Sin embargo, en el caso de los casquillos, la proporción de piezas en pulgadas es claramente mayor.


Tomas jack estéreo

Los conectores mencionados anteriormente también están disponibles en versión estéreo/conmutable para uso con pastillas activas o con electrónica activa, es decir, en guitarras con circuito de conmutación implementado con una batería. Tan pronto como se inserta el conector jack en la toma, se activa la electrónica. Si no se conecta ningún conector a la guitarra, se interrumpe el suministro de energía de la batería a la electrónica activa.

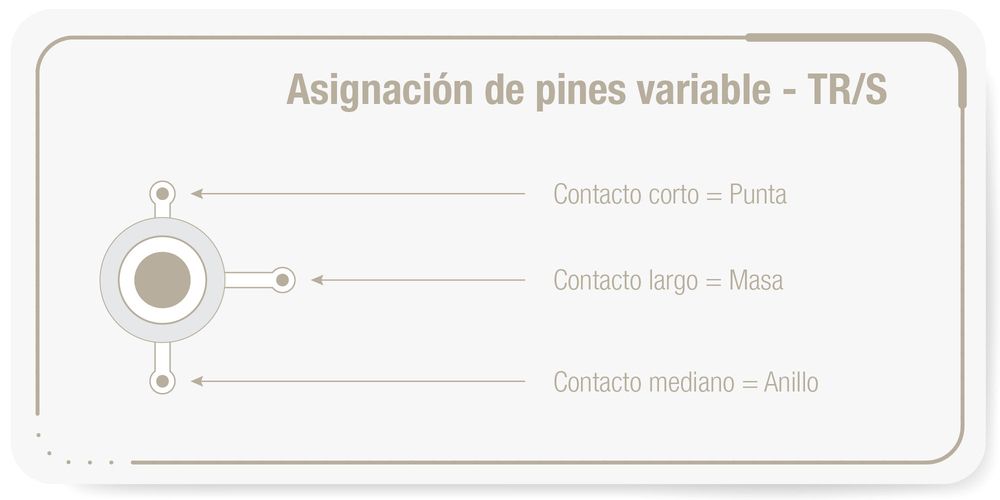

Abweichende Pinbelegung – TR/S
